Montaggio



Prima di procedere vi invitiamo a rileggere la compatibilità nei capitoli precedenti.

La procedura d’installazione, in questo caso inerente a sistemi Intel, data la natura AIO del dissipatore è immediata e non presenta problemi di sorta. I due modelli presentano lo stesso produttore e quindi la procedura è assolutamente identica. Innanzitutto bisogna procedere seguendo questi step:

  • smontare il dissipatore boxato INTEL
  • ripulire la pasta termica sopra la CPU
  • posizionare il case orizzontalmente (se avete dei case con l’apertura posteriore dietro alla scheda madre, consigliamo invece di riporto verticalmente e fissare prima il radiatore)



In base ai diversi case ed alle vostre configurazioni, dovreste fissare prima le ventole al radiatore (qualora decideste per un Push/Pull, supportato nativamente nel Seidon 120M), poi installare il radiatore sul cabinet facendo attenzione al posizionamento dei cavi delle ventole e se necessario dotarsi di un comodo connettore binato ad Y che permette l’inserimento in un solo cavo in un connettore a 3 / 4 PIN.

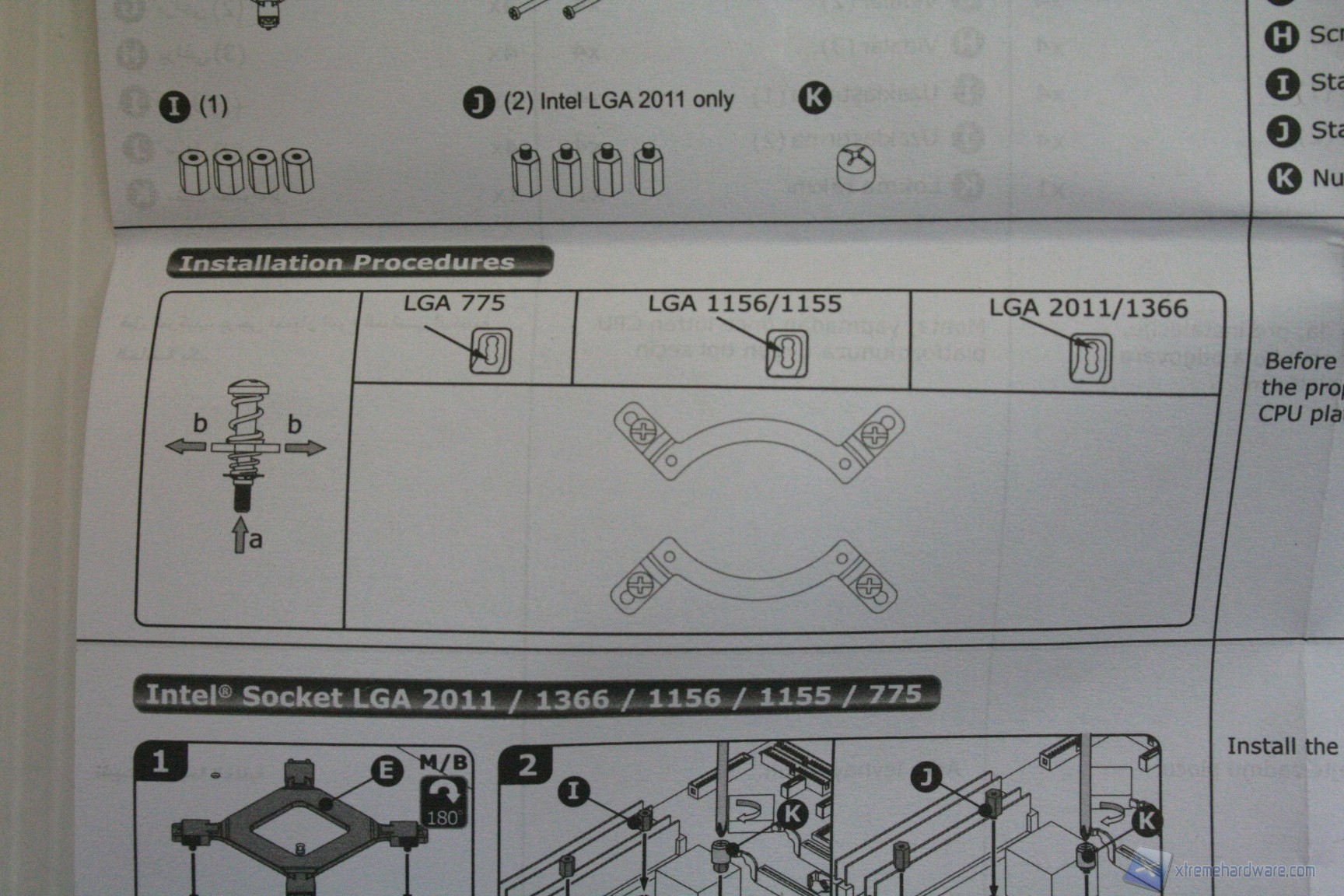

Per installare il wateblock sulla CPU, una volta posto un sottile strato di pasta termoconduttiva sulla CPU stessa, è necessario inserire i quattro distanziatori filettati sul socket di montaggio 2011 INTEL. Fatto questo si passa all’apposizione del waterblock. Facciamo presente però che prima di questo passaggio è necessario assemblare la placca di ritenzione fornita da Cooler Master ed a tal fine mostriamo le foto dirette del manuale, perché spiegarlo a parole potrebbe sembrare difficoltoso.



00038 SEIDON 120M







00039 SEIDON 120M





00040 SEIDON 120M





00041 SEIDON 120M



In sostanza è necessario inserire un sistema di blocco formato da quattro viti filettate ad incastro sul sistema di ritenzione Intel 2011, a cui andranno apposte due placche metalliche, con già inserite le quattro viti a molla. Fatto questo sarà necessario apporre il dissipatore ed avvitare le quattro viti fino a fine corsa, senza eccedere. Sarebbe opportuno ricontrollare l’impronta ma se la procedura è standard e siete certi di una corretta applicazione potete procedere all’accensione.



00002 SEIDON 120M



La compatibilità è garantita con tutte le schede madri e con tutte le RAM, ad elevato e basso profilo senza che verranno occupati slot PCI-E / RAM
